一、 产品概述和结构：

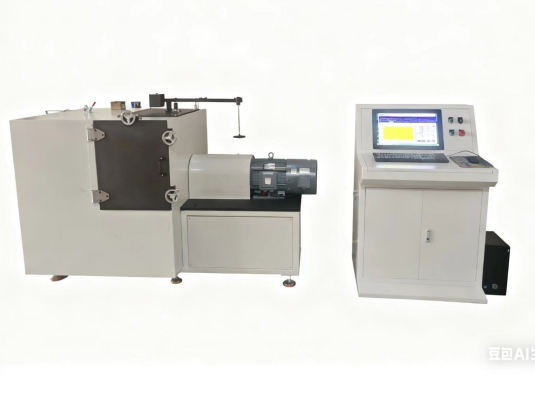

设备型号：XMW-50型

该机主要依据GB/T13813-2001《煤矿用金属材料摩擦火花安全性试验方法和判定规则》制造，用于测试煤矿通风叶轮、保护圈等轻合金金属材料，在高速旋转下的摩擦火花试验，同时满足JT/T 230-2021《汽车导静电橡胶拖地带橡胶拖地带的性能》无火花试验要求。该机实验原理是将受试金属材料制作成固定试件和旋转试件,在旋转摩擦试验装置上,使固定试件以规定的压紧力与具有规定旋转速度的旋转试件产生摩擦,模拟旋转摩擦工况下受试金属材料摩擦火花发生的过程,在规定的旋转撞击次数内,按引燃试验气体的次数来判定受试金属材料摩擦火花安全性是否合格。

二、主要技术指标：

1、试验力加载范围：5-50KG；

2、试验力加载方式：砝码加载；

3、主轴旋转摩擦速度：0-1500r/min；

4、主轴旋转速度精度：±1r/min；

5、主机：卧式机架，变频调速；

6、旋转最大扭矩：50NM；

7、试验气体：CH4;

8、气体浓度测量范围：0-10%VOL；

9、气体测量精度：0.01%VOL；

7、爆炸箱容积：1m³；

8、固定试件尺寸：100*30*10mm；

9、旋转试件尺寸：φ600*10mm；

10、控制方式：计算机实时记录爆炸槽内气体浓度，自动控制旋转速度，自动记录旋转撞击次数，撞击爆炸后自动记录爆炸次数，并发出报警暂停试验，重新冲入气体后，叠加记录总撞击次数和累计爆炸次数，并可输出试验报告；

11、爆炸槽内具有气体搅拌功能；

12、爆炸槽设有火焰溢出装置；

13、旋转撞击次数：0-9999999次；

15、外形尺寸：1800×1000×1500（mm）；

16、设备重量：约500KG；

17、设备功率：约7.5KW;

18、电源AC380V；
